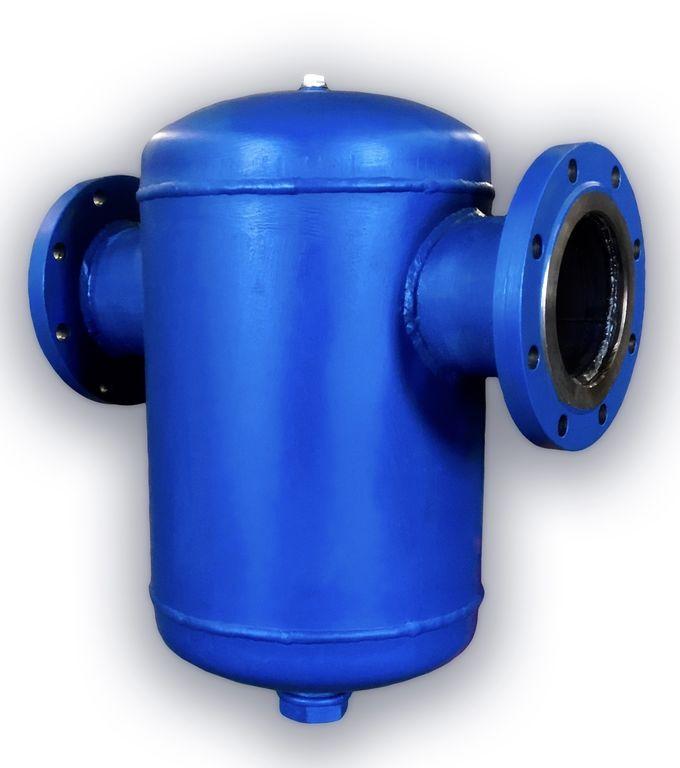

Грязевик вертикальный фланцевый DN100

Вертикальный фланцевый грязевик — это элемент трубопроводной арматуры, предназначенный для очистки рабочей среды (воды, пара) от механических примесей (песка, ржавчины, окалины). Он используется в системах отопления, водоснабжения и других промышленных и коммунальных сетях для защиты чувствительного оборудования от износа и поломок.

Устройство и принцип работы

Грязевик представляет собой расширение участка трубопровода — цилиндрический корпус с фланцами для монтажа. Внутри корпуса находится фильтрующий элемент (сетка). Принцип его работы основан на замедлении потока рабочей среды внутри расширенной части корпуса:

1. Замедление потока: Резкое увеличение внутреннего объема грязевика приводит к падению скорости движения жидкости или пара.
2. Осаждение частиц: Взвешенные частицы средних и крупных размеров под действием силы тяжести оседают в нижней части корпуса, в специальном отстойнике (грязесборнике), а более мелкие задерживаются сетчатым фильтром.
3. Очистка: Очищенная среда продолжает движение по трубопроводу.
4. Удаление воздуха: В верхней части корпуса обычно предусматривается патрубок (воздушник) для периодического удаления скапливающегося воздуха.
5. Обслуживание: Накопившиеся загрязнения периодически удаляются через спускной патрубок в нижней части грязевика.

Характеристики и применение

• Тип: Вертикальный (устанавливается вертикально в трубопроводе).
• Присоединение: Фланцевое (для монтажа с помощью фланцев к ответным частям трубопровода).
• Материал корпуса: Как правило, сталь.
• Рабочая среда: Вода, пар.
• Максимальная температура: Обычно до +150°С.
• Применение: Используются в абонентских вводах систем теплоснабжения (отсюда название "абонентский грязевик"), в котельных, промышленных и других системах, где требуется грубая очистка среды.

При выборе конкретной модели следует обращать внимание на технические характеристики, такие как номинальный диаметр (Ду/DN), номинальное давление (Ру/PN) и температуру рабочей среды.
